عدم تعادل رشته‌های بانک باتری UPS؛ نشانه‌ها و ریسک‌ها در سیستم‌های تامین برق اضطراری بزرگ (UPS بالای ۱۰ kVA)، بانک باتری معمولاً از چند رشته موازی (String) تشکیل می‌شود که هرکدام از چندین باتری سری به‌هم متصل می‌شوند. وقتی یکی از این رشته‌ها به‌دلیل سن، امپدانس بالاتر، یا خرابی جزئی، جریان کمتری را تامین می‌کند، عدم تعادل رشته‌ای (String Imbalance) رخ می‌دهد. این عدم تعادل نه‌تنها ظرفیت واقعی UPS را کاهش می‌دهد، بلکه می‌تواند منجر به شکست زودهنگام سایر رشته‌ها، آسیب به اینورتر و حتی حریق شود.

در این راهنمای فنی، نشانه‌های تشخیص، ریسک‌های محاسباتی و اقدامات لازم را برای مدیران تاسیسات و کارشناسان سیستم‌های قدرت بررسی می‌کنیم. ۱. چرا بانک‌های بزرگ UPS از چند رشته موازی استفاده می‌کنند؟ هر باتری VRLA (یا LFP) حداکثر جریان تخلیه مجاز (Maximum Discharge Current) دارد که معمولاً در دیتاشیت به صورت C-Rate (برای VRLA معمولاً $0.15C$ تا $0.25C$ برای تخلیه طولانی) یا به صورت مطلق (مثلاً ۶۰ آمپر برای ۱۰ دقیقه) بیان می‌شود.

فرمول و رابطه محاسباتی فنی
مثال محاسباتی: یک UPS صنعتی ۱۰۰ kVA با راندمان ۹۰٪، بار کامل، و ولتاژ باتری ۳۸۴ V (۳۲ باتری ۱۲ ولتی سری) نیاز دارد: Ibattery=\fracPloadη×Vbattery=100,0000.9×384≈289AI_\text{battery} = \fracP_\text{load}\eta \times V_\text{battery} = \frac100,0000.9 \times 384 \approx 289 \text A
فرمول و رابطه محاسباتی فنی
اگر باتری انتخابی $100 \text Ah$ باشد و حداکثر $C$-Rate برای تخلیه ۱۵ دقیقه‌ای، $0.6C$ ($60 \text A$) تعریف شده باشد، تعداد رشته موازی مورد نیاز: Nstrings=28960≈4.8⇒5رشتهN_\text{strings} = \frac28960 \approx 4.8 \Rightarrow 5 \text رشته بنابراین این سیستم دارای ۵ رشته موازی خواهد بود، هرکدام شامل ۳۲ باتری سری.

۲. مکانیسم ایجاد عدم تعادل رشته‌ای ۲.۱. منشاء اختلاف: افزایش امپدانس در یک رشته در حالت ایده‌آل، هر رشته امپدانس یکسانی دارد و بنابراین جریان به‌طور مساوی توزیع می‌شود. اما در عمل: زوال سلفات سرب (Sulfation): یک رشته که به‌دلیل نصب دیرتر یا دمای بالاتر (نزدیکی به گرمایش تاسیسات، نقطه‌ای با تهویه ضعیف) کندتر شارژ می‌شود، به‌مرور کریستال‌های سولفات سرب بزرگی روی صفحات تشکیل می‌دهند که امپدانس را افزایش می‌دهد.

خوردگی گرید مثبت (Positive Grid Corrosion): در دمای بالاتر، سرعت واکنش اکسیداسیون شبکه مثبت طبق قانون آرنیوس دو برابر می‌شود به‌ازای هر ۱۰ درجه افزایش دما. یک رشته در موقعیت گرم‌تر، زودتر فرسوده می‌شود. خشک‌شدگی الکترولیت (Dryout): رشته‌های نزدیک به منبع حرارت، سریع‌تر آب از دست می‌دهند و امپدانس آن‌ها بالا می‌رود.

فرمول و رابطه محاسباتی فنی
نتیجه: امپدانس رشته معیوب از $Z_\textnominal$ به $Z_\textfaulty = 1.5Z_\textnominal$ یا بیشتر افزایش می‌یابد. ۲.۲. تاثیر بر توزیع جریان در تخلیه، جریان بین رشته‌های موازی معکوس با امپدانس توزیع می‌شود: I_i = \fracZ_\text{eqZ}_i \times I_\text{total}
فرمول و رابطه محاسباتی فنی
که در آن $Z_\texteq$ امپدانس معادل موازی همه رشته‌ها و $I_i$ جریان رشته $i$ است. مثال عددی: سیستم ۵ رشته‌ای، $I_\texttotal = 250 \text A$. چهار رشته $Z = 50 \text m\Omega$، یک رشته معیوب $Z = 75 \text m\Omega$. Z_\text{eq} = \frac1\frac450 + \frac175 \approx 11.54 \text m\Omega
فرمول و رابطه محاسباتی فنی
جریان رشته سالم: Ihealthy=11.5450×250≈57.7AI_\text{healthy} = \frac11.5450 \times 250 \approx 57.7 \text A جریان رشته معیوب: Ifaulty=11.5475×250≈38.5AI_\text{faulty} = \frac11.5475 \times 250 \approx 38.5 \text A نتیجه حیاتی: رشته معیوب فقط ۳۸٫۵ آمپر می‌دهد (به‌جای حدود ۵۰ آمپر در حالت متعادل)، و این کسری بر رشته‌های سالم افزوده می‌شود — هریک اکنون ۵۷٫۷ آمپر می‌کشند، یعنی ۱۵٪ بیش از طراحی اولیه.

۳. نشانه‌های بالینی عدم تعادل رشته‌ای ۳.۱. اختلاف ولتاژ رشته‌ها در حالت Float شرایط تست: UPS در حالت Normal، باتری‌ها تحت شارژ Float، بار ثابت (مثلاً ۴۰٪ از ظرفیت اسمی)، دما بین ۲۰ تا ۲۵ درجه سانتی‌گراد. مقدار نرمال: اختلاف ولتاژ بین رشته‌ها نباید بیش از ۰٫۵٪ ولتاژ اسمی باشد.

فرمول و رابطه محاسباتی فنی
برای بانک ۳۸۴ ولتی: ΔVmax=384×0.005=1.92V\Delta V_\text{max} = 384 \times 0.005 = 1.92 \text V علامت خطر: اگر یک رشته ۳۸۶ ولت و رشته دیگر ۳۸۲ ولت نشان می‌دهد (اختلاف ۴ ولت)، رشته پایین‌تر احتمالاً معیوب است یا باتری/اتصالی در آن دچار افزایش امپدانس شده. دلیل فیزیکی: در حالت Float، شارژر UPS جریان یکسانی به هر رشته ارسال می‌کند. ولتاژ رشته‌ای که امپدانس بالاتری دارد، کمتر می‌شود چون بخشی از ولتاژ در امپدانس داخلی افت می‌کند.

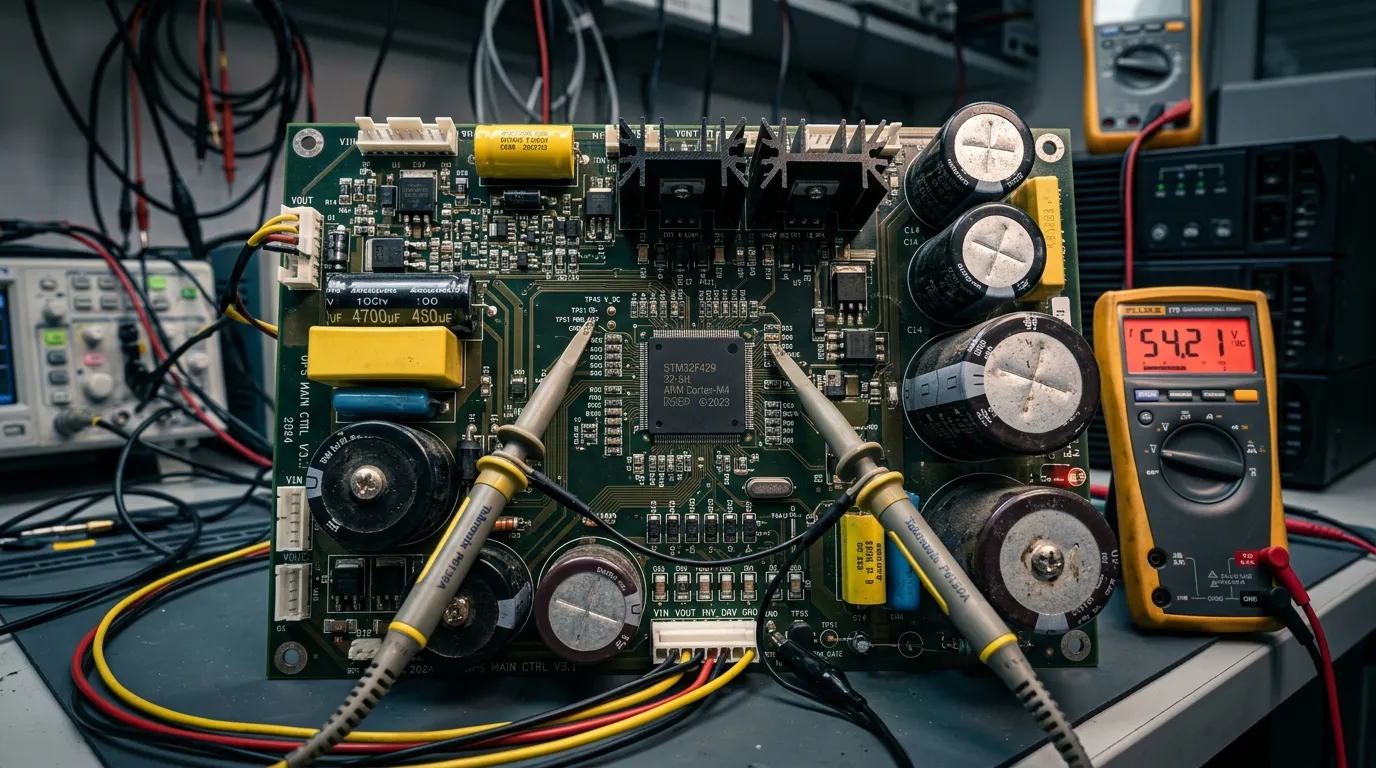

نمودار فنی و ساختار - تعمیر UPS یا تعویض دستگاه؛ چارچوب تصمیم برای مدیر فنی

۳.۲. نابرابری جریان در حالت تخلیه شرایط تست: تخلیه کنترل‌شده با جریان ثابت (مثلاً تست ظرفیت بانک). مقدار نرمال: جریان همه رشته‌ها باید در محدوده ±۵٪ از میانگین باشد. علامت خطر: اگر جریان یک رشته بیش از ۱۰٪ پایین‌تر از میانگین است، آن رشته واجد افزایش امپدانس جدی است.

نحوه اندازه‌گیری: از کلمپ‌متر AC/DC با دقت حداقل ۱ آمپر، جریان همه رشته‌ها را هم‌زمان در ۳۰ ثانیه اول تخلیه بخوانید و ثبت کنید. برای سیستم‌های صنعتی، از data logger چندکاناله استفاده کنید. ۳.۳. گرم‌شدن نامتعادل رشته‌ها شرایط تست: دمای اتصالات ترمینال مثبت و منفی هر رشته را با ترموگرافی یا ترمومتر تماسی در حالت Float و همچنین پس از ۵ دقیقه تخلیه با بار کامل بخوانید.

مقدار نرمال: تفاوت دما بین رشته‌ها در شرایط یکسان نباید بیش از ۵ درجه سانتی‌گراد باشد. علامت خطر: رشته‌ای که ۱۰ تا ۱۵ درجه گرم‌تر است، ممکن است: اتصالات ترمینال ضعیفی داشته باشد (افزایش مقاومت تماس) یا سلولی در آن دچار جریان نشتی داخلی شده باشد دام رایج: گرم‌تر بودن یک رشته به‌خودی‌خود معنی این نیست که آن رشته معیوب است؛ ممکن است موقعیت فیزیکی آن نزدیک به منبع گرمایی خارجی باشد. همیشه دمای نسبی رشته‌ها را در کنار موقعیت فیزیکی در نظر بگیرید.

۳.۴. تفاوت زمان تخلیه در تست ظرفیت اگر تست ظرفیت (Capacity Test) انجام می‌دهید و هر رشته را جداگانه تخلیه می‌کنید (مثلاً با بار مقاومتی مستقل)، رشته‌ای که ۱۵٪ زودتر به ولتاژ حد قطع می‌رسد، دارای ظرفیت و/یا سلامت پایین‌تری است. این تست زمان‌بر است اما دقیق‌ترین روش تفکیک رشته سالم از معیوب است.

فرمول و رابطه محاسباتی فنی
۴. ریسک‌های محاسباتی عدم تعادل ۴.۱. کاهش ظرفیت مفید بانک قاعده کلیدی: ظرفیت واقعی بانک برابر ظرفیت ضعیف‌ترین رشته ضرب‌در تعداد رشته‌ها نیست، بلکه پیچیده‌تر است. در عمل: C_\text{effective} \approx C_\text{faulty} + \frac(N-1) \times C_\text{healthy} \times Z_\text{faultyZ}_\text{healthy}

این فرمول تقریبی نشان می‌دهد که رشته‌های سالم نمی‌توانند کاملاً کسری رشته ضعیف را جبران کنند چون UPS به‌محض رسیدن ولتاژ بانک به حد پایین (End of Discharge Voltage, EDV)، قطع می‌کند — حتی اگر رشته‌های سالم هنوز ظرفیت داشته باشند. مثال: بانک ۵ رشته‌ای، هر رشته $100 \text Ah$، یک رشته دچار $75 \text Ah$ شده. در تخلیه با $250 \text A$:

فرمول و رابطه محاسباتی فنی
رشته معیوب در زمان $t_1 = 75 / 50 = 1.5 \text h$ تخلیه می‌شود در همان زمان، چهار رشته سالم $(4 \times 62.5) \text Ah$ از ظرفیت خود را کشیده‌اند، یعنی هرکدام هنوز $37.5 \text Ah$ باقی دارد اما: وقتی رشته معیوب تخلیه شد، ولتاژ کل بانک به‌شدت افت می‌کند و UPS قطع می‌شود. بنابراین ظرفیت واقعی:
فرمول و رابطه محاسباتی فنی
Ceffective≈75+4×62.5=325Ah(total)⇒زمانتخلیه≈1.3hC_\text{effective} \approx 75 + 4 \times 62.5 = 325 \text Ah (total) \Rightarrow \textزمان تخلیه \approx 1.3 \text h به‌جای ۵۰۰ Ah (برابر ۲ ساعت در $250 \text A$)، شما فقط ۱٫۳ ساعت دارید — یعنی ۳۵٪ کاهش. ۴.۲. بارگذاری مازاد رشته‌های سالم و مرگ زودهنگام

وقتی یک رشته جریان کمتری می‌دهد، تفاضل بر رشته‌های سالم افزوده می‌شود. این overloading باعث: افزایش دمای داخلی باتری‌های سالم تخلیه عمیق‌تر (Deeper DoD) رشته‌های سالم کاهش سریع عمر (هر $10^\circ C$ افزایش دما عمر را نصف می‌کند) محاسبه عمر باقی‌مانده:

فرمول و رابطه محاسباتی فنی
با فرض رابطه آرنیوس ساده: L=L0×225T10L = L_0 \times 2^\frac25 T10 اگر دمای رشته‌های سالم از ۲۵ به ۳۵ درجه افزایش یابد (به‌دلیل جریان اضافی)، عمر آن‌ها نصف می‌شود. ۴.۳. آسیب به سیستم حفاظتی و شارژر مسئله: اگر شارژر UPS با الگوریتم ساده (یک ولتاژ float ثابت برای کل بانک) باشد:

رشته معیوب به‌دلیل امپدانس بالاتر، ولتاژ پایین‌تری می‌گیرد و زیرشارژ (undercharge) می‌ماند رشته‌های سالم بیش‌شارژ (overcharge) می‌شوند (چون ولتاژ بالاتری می‌بینند) در بانک‌های بزرگ، باید شارژرهای مولتی‌استیج (multi-stage) یا حتی شارژ مستقل هر رشته (independent string charging) استفاده شود.

۴.۴. احتمال Thermal Runaway موضعی در سناریوی بدبینانه: رشته معیوب به‌دلیل جریان کم، تخلیه نمی‌شود بلکه در حالت Float می‌ماند رشته‌های سالم جریان زیادی می‌کشند و گرم می‌شوند یکی از سلول‌های رشته‌های سالم که از قبل outlier بوده، به‌دلیل دمای بالا و جریان overload وارد Thermal Runaway می‌شود

نتیجه: آتش‌سوزی باتری‌خانه. ۵. پروتکل تشخیص و اقدام اولیه ۵.۱. ممیزی ماهانه ولتاژ رشته‌ها وسیله: مولتی‌متر دیجیتال با دقت حداقل ۰٫۱ ولت یا data logger. مراحل: 1. UPS در حالت Normal (شارژ float)، بار ۴۰–۶۰٪ 2. دمای باتری‌خانه بین ۲۰ تا ۲۵ درجه (یا ثبت دمای واقعی و نرمال‌سازی)

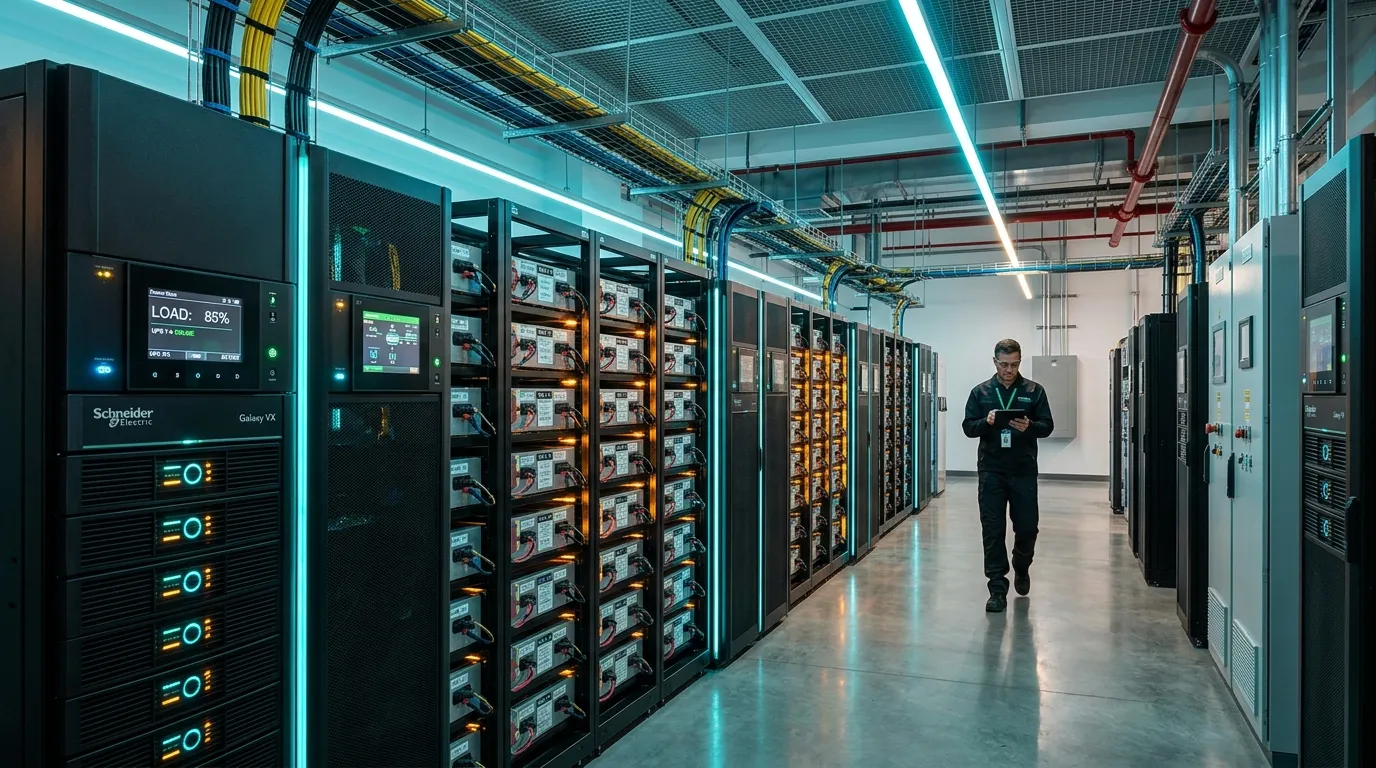

محیط صنعتی و نصب - تعمیر UPS یا تعویض دستگاه؛ چارچوب تصمیم برای مدیر فنی
فرمول و رابطه محاسباتی فنی
3. ولتاژ ترمینال هر رشته را جداگانه بخوانید و ثبت کنید 4. اختلاف بیشترین و کمترین ولتاژ را محاسبه کنید: ΔV=VmaxVmin\Delta V = V_\text{max} V_\text{min} آستانه‌های عمل: ۵.۲. تست امپدانس رشته‌ای وسیله: Battery Impedance Tester (مثل Hioki BT3554، Megger BITE، Fluke 500 Series).

روش: امپدانس کل هر رشته را از ترمینال‌های سر و انتهای آن اندازه بگیرید (نه سلول‌به‌سلول، بلکه کل استرینگ) مقایسه با مقدار Baseline (تست کمیسیونینگ اولیه یا میانگین همه رشته‌ها) آستانه خطر: اگر امپدانس یک رشته ۲۰٪ بیشتر از میانگین باشد، آن رشته کاندید تعویض است.

۵.۳. تست توزیع جریان در تخلیه شرایط: تست واقعی با بار (Load Bank Test) یا استفاده از رویداد قطع برق واقعی (اگر لاگ جریان داشته باشید). ابزار: کلمپ‌مترهای AC/DC روی کابل منفی هر رشته. ثبت: جریان هر رشته را در ۳۰ ثانیه اول، ۵ دقیقه، و ۱۰ دقیقه تخلیه یادداشت کنید.

فرمول و رابطه محاسباتی فنی
تحلیل: Iavg=1N∑i=1NIiI_\text{avg} = \frac1N \sum_i=1^N I_i اگر $I_i < 0.85 \times I_\textavg$، رشته $i$ مشکوک به افزایش امپدانس یا ظرفیت پایین است. ۵.۴. نقشه حرارتی (Thermal Map) باتری‌خانه زمان: پس از یک ساعت کار UPS با بار بالا (مثلاً بار تست). روش:

دوربین حرارتی (Thermal Camera) از تمام رشته‌ها ثبت دمای ترمینال مثبت و منفی هر رشته ثبت دمای محیطی هر ردیف تحلیل: رشته‌ای که ۱۰ درجه گرم‌تر از سایرین است (با احتساب تفاوت محیطی) احتمالاً اتصال ضعیف یا امپدانس بالا دارد اگر کل یک ردیف گرم‌تر است، مشکل تهویه است نه رشته معیوب

۶. تصمیم‌گیری: تعویض رشته معیوب یا تعویض کل بانک؟ ۶.۱. معیار سن اگر سن بانک کمتر از ۳ سال است: تعویض رشته معیوب منطقی است (البته با شرط همان مدل و لات) اگر ۵ تا ۷ سال: تعویض کل بانک اقتصادی‌تر است، چون سایر رشته‌ها نیز نزدیک پایان عمر هستند ۶.۲. معیار هزینه

فرمول و رابطه محاسباتی فنی
هزینه تعویض یک رشته: Cstring=(Nseries×Pbattery)+Clabor+CdisposalC_\text{string} = (N_\text{series} \times P_\text{battery}) + C_\text{labor} + C_\text{disposal} هزینه تعویض کل بانک: Cbank=(Nstrings×Nseries×Pbattery)+Clabor,total+Cdisposal,totalC_\text{bank} = (N_\text{strings} \times N_\text{series} \times P_\text{battery}) + C_\text{labor},total + C_\text{disposal},total
فرمول و رابطه محاسباتی فنی
نقطه سر به سر: اگر تعداد رشته‌های معیوب
gt; 0.4 \times N_\textstrings$، تعویض کل بانک اقتصادی‌تر است. ۶.۳. معیار ریسک عملیاتی برای بار Tier III یا بحرانی (بیمارستان، دیتاسنتر)، داشتن یک رشته معیوب در بانک به‌معنای ریسک غیرقابل‌قبول است حتی اگر ظرفیت ظاهری کافی باشد. در این موارد:

سیاست صفر تحمل: رشته معیوب را فوراً جدا کنید و تا تامین رشته جدید، از UPS با ظرفیت کاهش‌یافته استفاده کنید (یعنی بار را کاهش دهید). ۶.۴. خطر «اثر دومینو» پدیده: تعویض یک رشته نو در بانک کهنه، باعث می‌شود رشته نو امپدانس پایین‌تری داشته باشد و جریان بیشتری بکشد. این جریان مازاد می‌تواند:

عمر رشته نو را کوتاه کند (چون در شرایط طراحی کار نمی‌کند) فشار بیشتری روی رشته‌های کهنه بگذارد و آن‌ها را سریع‌تر خراب کند راه‌حل: اگر باید یک رشته تعویض شود، رشته جدید را با بار مصنوعی Aging کنید (چند سیکل شارژ/تخلیه کنترل‌شده تا امپدانس آن به سایرین نزدیک شود) یا از باتری مشابه اما با عمر ۱–۲ سال استفاده کنید.

۷. پیشگیری از عدم تعادل رشته‌ای ۷.۱. طراحی صحیح باتری‌خانه تهویه یکنواخت: جریان هوا باید به‌طور مساوی بین همه ردیف‌ها توزیع شود. از CFD analysis برای طراحی مجاری استفاده کنید. فاصله منابع گرمایی: رشته‌های باتری را حداقل ۲ متر از رادیاتورها، ترانسفورماتورها و تابلوهای برق نگه دارید.

کابل‌کشی یکسان: طول و مقطع کابل‌های رشته‌ها باید د ادامه مقاله ۲۱ از نقطه قطع‌شده: کابل‌کشی یکسان: طول و مقطع کابل‌های رشته‌ها باید دقیقاً یکسان باشد. اختلاف طول کابل بین رشته‌ها مستقیماً به اختلاف مقاومت و در نتیجه اختلاف جریان تبدیل می‌شود. محاسبه اثر کابل: مقاومت کابل مسی:

فرمول و رابطه محاسباتی فنی
Rcable=ρ×\fracLA=0.0178×\fracLA (mΩ, Lبهمتر, Aبهmm2)R_\text{cable} = \rho \times \fracLA = 0.0178 \times \fracLA \ (\text{m}\Omega,\ L \text به متر,\ A \text به \text{mm}^2) برای کابل $50 \text mm^2$ به طول ۳ متر (رفت و برگشت ۶ متر): R=0.0178×650≈2.14mΩR = 0.0178 \times \frac650 \approx 2.14 \text m\Omega

اگر رشته دیگری کابل ۵ متری داشته باشد (رفت و برگشت ۱۰ متر)، مقاومت آن $3.56 \text m\Omega$ می‌شود؛ یعنی $1.42 \text m\Omega$ اختلاف. در بانکی که امپدانس هر رشته $50 \text m\Omega$ است، این اختلاف حدود ۲٫۸٪ عدم تعادل دائمی ایجاد می‌کند — که تحمل‌پذیر است اما با افزایش طول اختلاف، به‌سرعت بحرانی می‌شود.

بررسی مهندسی و تکنسین - تعمیر UPS یا تعویض دستگاه؛ چارچوب تصمیم برای مدیر فنی

قاعده عملی: اختلاف طول کابل بین رشته‌ها نباید بیش از ۱۰٪ باشد. اگر آرایش فیزیکی اجازه نمی‌دهد، از باسبار مشترک (Common Busbar) استفاده کنید تا همه رشته‌ها از یک نقطه به اینورتر متصل شوند. آرایش متقارن (Symmetrical Tapping): اتصال مثبت از یک سمت آرایه و اتصال منفی از سمت مقابل، تا مسیر جریان برای همه رشته‌ها معادل‌سازی شود.

۷.۲. یکسان‌سازی در زمان خرید و نصب هم‌لات بودن: همه باتری‌های بانک باید از یک سازنده، یک مدل و ترجیحاً یک بچ تولید (Batch/Lot Number) باشند. اختلاف بچ به‌معنای اختلاف در ترکیب آلیاژ گرید و ضخامت صفحه است. تست پذیرش (Acceptance Test): پیش از نصب، ولتاژ مدار باز (OCV) همه باتری‌ها را بخوانید. باتری‌هایی که بیش از $0.05 \text V$ از میانگین فاصله دارند، در یک رشته جداگانه قرار داده نشوند یا مرجوع شوند.

شارژ یکسان‌ساز اولیه (Initial Equalization): پس از نصب، یک سیکل شارژ Equalize طبق دستورالعمل سازنده اجرا کنید تا همه سلول‌ها به یک نقطه شروع برسند. گشتاور استاندارد اتصالات: پیچ‌های ترمینال باید با ترک‌متر و طبق گشتاور اعلامی سازنده (معمولاً ۶ تا ۱۱ N·m برای ترمینال M8) بسته شوند. یک اتصال شل، مقاومت تماس را چند میلی‌اهم افزایش می‌دهد و همان رشته را به رشته «ضعیف» تبدیل می‌کند.

۷.۳. پایش پیوسته به‌جای بازرسی دوره‌ای در بانک‌های بحرانی، نصب سیستم پایش باتری (BMS/BMU) با قابلیت اندازه‌گیری جریان هر رشته به‌صورت مستقل، اقتصادی‌تر از هزینه یک خاموشی است. حداقل پارامترهایی که باید لاگ شوند: 1. ولتاژ هر رشته (Resolution حداقل $0.1 \text V$)

2. جریان هر رشته در تخلیه و شارژ 3. دمای حداقل یک باتری مرجع در هر رشته 4. رویدادهای عبور از آستانه با Timestamp ۸. تفاوت رفتار بانک‌های LFP در عدم تعادل در بانک‌های لیتیوم آهن فسفات (LFP) موازی، مکانیزم متفاوت است: هر رشته BMS مستقل دارد که در صورت عبور از آستانه، کنتاکتور خود را باز می‌کند. بنابراین به‌جای «تقسیم نابرابر جریان»، پدیده خروج ناگهانی یک رشته از مدار رخ می‌دهد.

خروج ناگهانی یک رشته از بانک ۵ رشته‌ای، بلافاصله جریان رشته‌های باقی‌مانده را ۲۵٪ افزایش می‌دهد که می‌تواند باعث قطع زنجیره‌ای BMSها (Cascade Trip) و از دست رفتن کل بکاپ در چند ثانیه شود. منحنی ولتاژ تخت LFP باعث می‌شود اختلاف ولتاژ رشته‌ها شاخص ضعیفی برای تشخیص باشد؛ در LFP باید به SoC گزارش‌شده توسط هر BMS و لاگ رویدادها اتکا کرد، نه به ولتاژ ترمینال.

نتیجه عملی: پروتکل تشخیص عدم تعادل در VRLA و LFP یکسان نیست و نباید آستانه‌های VRLA را به بانک لیتیومی تعمیم داد. ۹. چه داده‌هایی برای ارزیابی از راه دور لازم است؟ اگر می‌خواهید وضعیت بانک خود را پیش از حضور کارشناس ارزیابی کنید، این اقلام را آماده کنید:

1. مدل و ظرفیت UPS و ولتاژ اسمی بانک (V DC) 2. تعداد رشته‌ها و تعداد باتری سری در هر رشته + مدل و آمپرساعت باتری 3. تاریخ نصب بانک و سابقه تعویض‌های جزئی (کدام رشته، چه زمانی) 4. جدول ولتاژ همه رشته‌ها در حالت Float، همراه با دمای محیط هنگام قرائت 5. گزارش تست امپدانس (در صورت وجود) با تاریخ و مقادیر Baseline

6. عکس از آرایش فیزیکی بانک، باسبار و کابل‌کشی از فاصله ایمن 7. لاگ آلارم‌های UPS در ۹۰ روز اخیر، به‌ویژه Battery Low، Battery Fault و Battery Test Fail 8. نوع بار و سطح بحرانی بودن آن (زمان بکاپ مورد نیاز) بدون این داده‌ها، هر اظهارنظری درباره «سالم یا معیوب بودن رشته» حدس است، نه تشخیص.

۱۰. پرسش‌های متداول ۱. آیا اختلاف ۲ ولت بین رشته‌ها همیشه یعنی خرابی؟ خیر. اگر قرائت بلافاصله پس از یک تخلیه یا در حین شارژ Boost انجام شده باشد، اختلاف موقتی طبیعی است. معیار معتبر، قرائت پس از حداقل ۲۴ ساعت شارژ Float پایدار است. اگر اختلاف در آن شرایط باقی بماند، نشانه واقعی است.

۲. آیا می‌توان یک رشته معیوب را صرفاً از مدار خارج کرد و ادامه داد؟ از نظر فنی بله، اما با شرط: ظرفیت جریان رشته‌های باقی‌مانده باید پاسخگوی بار باشد. با خروج یک رشته از بانک ۵ رشته‌ای، جریان هر رشته ۲۵٪ افزایش می‌یابد و ممکن است از حداکثر مجاز باتری عبور کند. در این حالت باید بار را کاهش دهید تا زمان تامین رشته جایگزین.

۳. تست امپدانس را با چه دوره‌ای انجام دهیم؟ برای بانک‌های بحرانی، هر ۶ ماه؛ برای بانک‌های عمومی، سالانه. اما قرائت ولتاژ رشته‌ها باید ماهانه انجام شود، چون کم‌هزینه است و اولین نشانه‌ها را نشان می‌دهد. ۴. آیا افزودن یک رشته جدید به بانک موجود برای افزایش زمان بکاپ درست است؟

اگر بانک موجود بیش از یک سال کار کرده باشد، این کار عدم تعادل عمدی ایجاد می‌کند. رشته نو به‌دلیل امپدانس پایین‌تر، سهم بیشتری از جریان می‌کشد و زودتر از عمر طراحی خود فرسوده می‌شود. راهکار صحیح، تعویض کل بانک با ظرفیت بالاتر است. ۵. آیا گرم‌شدن یک رشته همیشه به‌معنای معیوب بودن باتری‌های آن است؟

خیر. سه علت رایج دیگر وجود دارد: اتصال ترمینال شل، تهویه ناکافی در آن موقعیت، و نزدیکی به منبع حرارتی خارجی. تفکیک این موارد نیازمند نقشه حرارتی و بررسی گشتاور اتصالات است. جمع‌بندی عدم تعادل رشته‌ای یک خرابی «ناگهانی» نیست؛ یک فرآیند تدریجی است که ماه‌ها پیش از خاموشی، نشانه‌های قابل اندازه‌گیری از خود بروز می‌دهد: اختلاف ولتاژ Float، اختلاف امپدانس، نابرابری جریان و اختلاف دما. مشکل اینجاست که در اکثر مراکز، ولتاژ کل بانک پایش می‌شود، نه ولتاژ تک‌تک رشته‌ها — و ولتاژ کل بانک تا لحظه آخر طبیعی به‌نظر می‌رسد.

اینفوگرافیک تخصصی فارسی - تعمیر UPS یا تعویض دستگاه؛ چارچوب تصمیم برای مدیر فنی

نکته کلیدی این است که یک رشته ضعیف، فقط سهم خودش را از دست نمی‌دهد؛ بلکه **بار ا ِضافی را بر دوش رشته‌های سالم می‌اندازد** و آن‌ها را نیز در مسیر خرابی قرار می‌دهد. تشخیص زودرس (قبل از رسیدن اختلاف به آستانه ۴ ولت یا رسیدن اختلاف جریان به بیش از ۱۵٪) تنها راه نجات بانک باتری از مرگ پیش از موعد است.

اگر در پایش‌های دوره‌ای به اختلاف ولتاژ بالاتر از ۲ ولت برخورد کردید، منتظر آلارم‌های UPS نمانید. ارزیابی تخصصی امپدانس و بررسی اتصالات، هزینه پیشگیرانه‌ای است که از صرف هزینه‌های سنگین تعویض کل بانک جلوگیری می‌کند. *آیا بانک باتری شما اخیراً بررسی شده است؟ برای دریافت مشاوره تخصصی و ارزیابی رشته‌های بانک باتری، درخواست ارزیابی کل رشته را ثبت کنید.*
