خطای DC BUS HIGH یا DC BUS LOW در این دسته نیست. این خطا از قلب مدار قدرت دستگاه میآید؛ از همان نقطهای که تمام انرژی عبوری از UPS در آن متمرکز میشود. به همین دلیل، برخورد با آن مثل برخورد با «خطای باتری ضعیف» یک اشتباه پرهزینه است. در این مقاله سه چیز را روشن میکنیم:
۱. لینک DC (DC Link / DC Bus) دقیقاً چه نقشی دارد و چرا ولتاژ آن حیاتی است. ۲. DC BUS HIGH و DC BUS LOW هرکدام به چه معناست و از کجا میآیند. ۳. چه دادههایی باید ثبت شود و چه کارهایی مطلقاً نباید انجام شود. ۱. لینک DC (DC Bus) چیست و کجای UPS قرار دارد؟
در یک UPS آنلاین دو-تبدیله (Double Conversion)، مسیر انرژی سه مرحله دارد: برق ورودی AC → یکسوساز/شارژر (Rectifier / PFC) → لینک DC → اینورتر (Inverter) → خروجی AC لینک DC حلقه واسط میان دو مرحله است. عملاً یک باس ولتاژ مستقیم با یک بانک خازنی بزرگ که سه وظیفه دارد:
تغذیه اینورتر: اینورتر انرژی خود را نه از برق ورودی، بلکه از لینک DC میگیرد. کیفیت خروجی UPS مستقیماً به پایداری این باس وابسته است. نقطه اتصال باتری: بانک باتری (معمولاً از طریق یک مبدل DC/DC یا Booster) به همین باس متصل میشود. انتقال بدون وقفه از برق شهر به باتری در واقع در همین نقطه اتفاق میافتد، نه در خروجی.

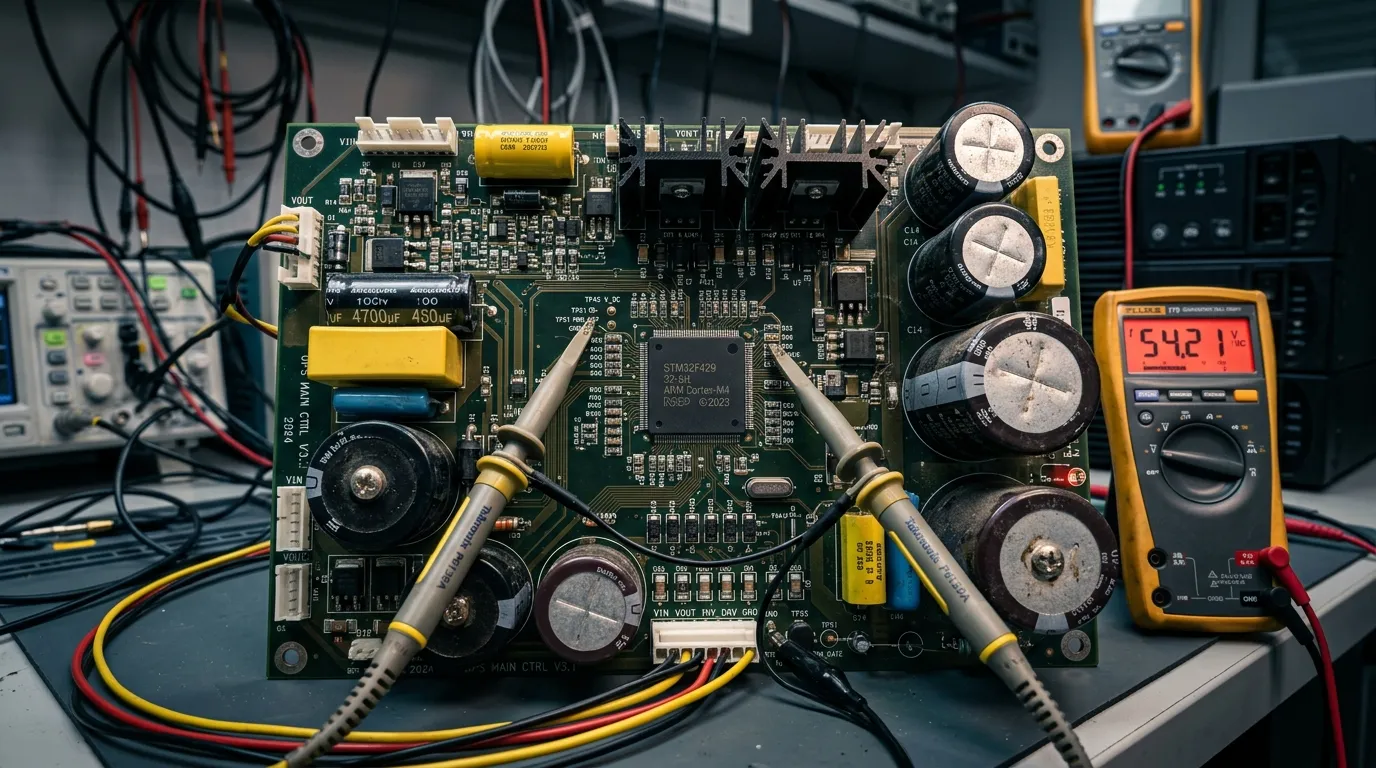

بافر انرژی: خازنهای لینک DC نوسانات لحظهای بار را جذب میکنند تا اینورتر با ولتاژ ثابت کار کند. در UPSهای تکفاز، ولتاژ لینک DC معمولاً در محدوده $360$ تا $400$ ولت و در UPSهای سهفاز صنعتی اغلب بهصورت باس دوقطبی (Split Bus) با $\pm 360$ تا $\pm 400$ ولت نسبت به نقطه میانی تنظیم میشود. عدد دقیق به توپولوژی و مدل بستگی دارد و در Datasheet دستگاه ذکر شده است.
نکته کلیدی این است: کل انرژی خروجی UPS از این باس عبور میکند. بنابراین هر انحراف ولتاژ در آن، به معنی انحراف در رفتار کل دستگاه است. ۲. خطای DC Bus دقیقاً چه چیزی را گزارش میکند؟ بورد کنترل UPS ولتاژ لینک DC را بهصورت پیوسته پایش میکند و آن را با دو آستانه مقایسه میکند: یک حد بالا و یک حد پایین. خروج از هر یک از این دو آستانه، خطای مربوطه را فعال میکند.
DC BUS HIGH — ولتاژ باس بالاتر از حد مجاز یعنی انرژی بیشتری وارد باس شده یا کمتر از آن خارج شده است. باس در حال «پر شدن» بیش از حد طراحی است. DC BUS LOW — ولتاژ باس پایینتر از حد مجاز یعنی منبع تغذیه باس (یکسوساز یا باتری) نمیتواند تقاضای اینورتر را تأمین کند، یا مسیر تأمین قطع شده است.
چرا دستگاه بلافاصله قطع میکند؟ در هر دو حالت، UPS معمولاً یکی از این سه رفتار را نشان میدهد: این رفتار حفاظتی است، نه نقص. دستگاه ترجیح داده بار را از دست بدهد تا اینورتر و خازنها را نجات دهد. ۳. علل احتمالی DC BUS HIGH ۴. علل احتمالی DC BUS LOW
| **ا ثر هارمونیک بالا** | بارهای غیرخطی شدید ولتاژ باس را مخدوش میکنند | گرمای بیش از حد کابلها و صدای وزوز | ۵. بخش بحرانی: چه کارهایی را انجام ندهید وقتی با این خطا روبرو میشوید، اولین غریزه فنی، بررسی دستگاه است. این بزرگترین خطر است. 1. دستگاه را با فشار (Force) ریست نکنید: اگر خطا از نوع تکرارشونده است، ریست کردن مداوم میتواند باعث ترکیدن خازنهای باس یا سوختن ترانزیستورهای قدرت (IGBT) شود.
2. درپوش دستگاه را برای دیدن اثر سوختگی باز نکنید: ولتاژ لینک DC در UPSهای صنعتی مرگبار است (بالای ۴۰۰ ولت DC انرژی بسیار زیادی ذخیره دارد). حتی پس از خاموش کردن و قطع برق شهر، خازنهای باس تا مدتها شارژ باقی میمانند. 3. تست بایپاس را بدون اندازهگیری انجام ندهید: انتقال به بایپاس یعنی دستگاه بدون هیچ محافظتی مستقیماً به برق شهر وصل شده است. اگر خطا مربوط به یک عیب ساختاری در اینورتر باشد، کل دستگاه در معرض نوسان برق شهر قرار میگیرد.

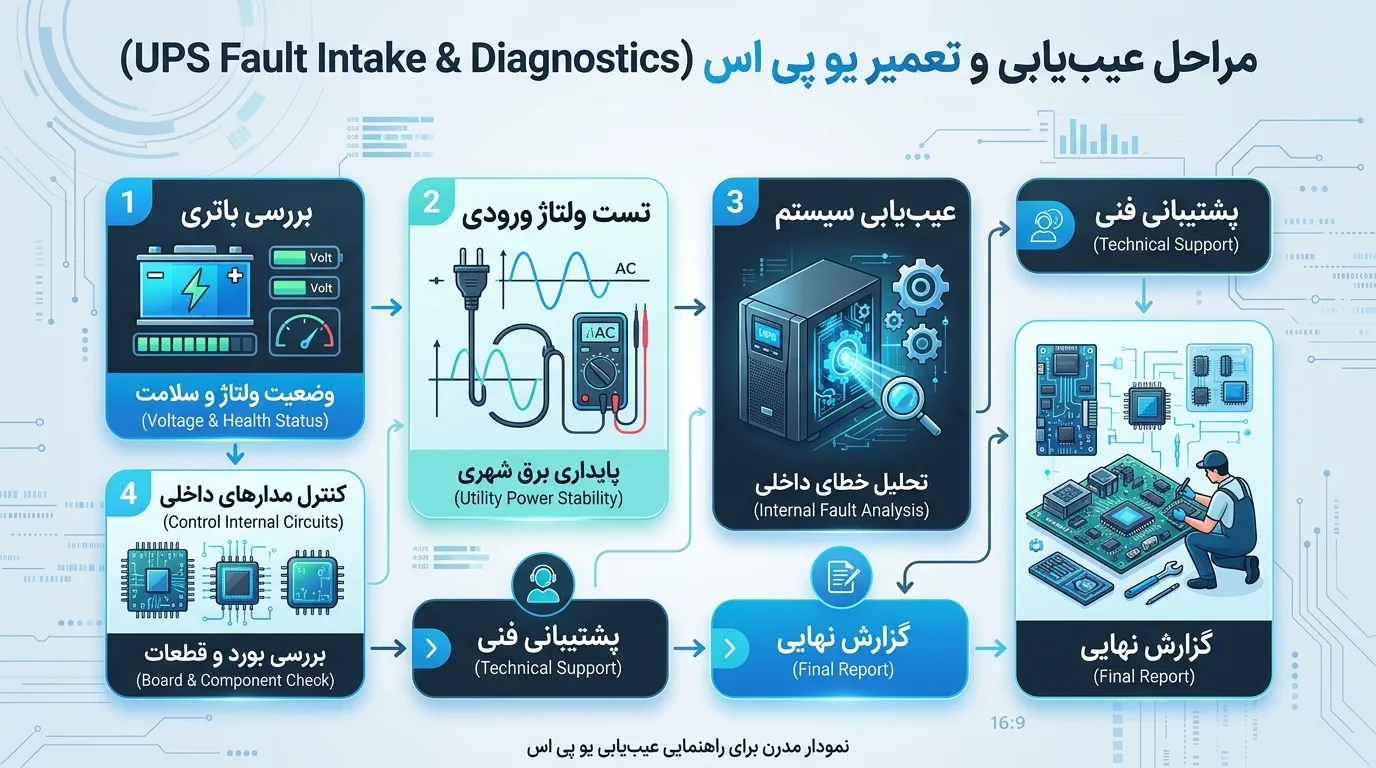

۶. دادههای حیاتی برای دریافت پشتیبانی وقتی با مرکز سرویس تماس میگیرید، داشتن این لیست کوتاه، زمان عیبیابی را از ۳ روز به ۳ ساعت میرساند: 1. کد خطا (Full Fault Code): اکثر UPSها یک کد عددی در Log ثبت میکنند (مثلاً F03 یا Error 124) که در دفترچه مدل شما معنی دقیقتری دارد.
2. توپولوژی دستگاه: (مثلاً: آنلاین تکفاز، ترانسدار، سهفاز اینتری-اینتری). 3. وقایع همزمان در Event Log: قبل از وقوع این خطا، چه خطای دیگری ثبت شده؟ (مهمترین نکته!). 4. وضعیت بار: آیا خطا در لحظه خاصی از عملکرد تجهیزات (مثل استارت موتور یا نوسان برق شهر) رخ داده است؟
5. وضعیت فعلی دستگاه: آیا دستگاه بالا میآید یا روی خطا قفل شده؟ ۷. نتیجهگیری: استراتژی مواجهه خطای DC Bus پایان عمر UPS نیست، اما پایان «استفاده عادی» است. این خطا یعنی یکجای کار در مدار قدرت میلنگد. اگر دستگاه روی خطا مانده: از آن به عنوان یک منبع تغذیه مطمئن استفاده نکنید.
اگر دستگاه بایپاس شده: تجهیزات حساس را از آن جدا کنید یا آنها را با برق مستقیم تغذیه کنید (تا زمان تعمیر). این خطا لزوماً به معنی سوختن IGBTها نیست؛ گاهی با کالیبراسیون، تعویض یک سنسور یا سرویس دورهای مدار شارژر حل میشود، اما تشخیص آن نیازمند تجهیزات اندازهگیری دقیق و دانش مدار قدرت است.
بخش اختصاصی برای کارشناسان (FAQ) آیا میتوانم با افزایش ظرفیت باتری مشکل DC BUS LOW را حل کنم؟ خیر. اگر مدار Booster یا شارژر معیوب باشد، حتی با باتریهای جدید و پرظرفیت، ولتاژ باس افت میکند. باتری بزرگتر فقط زمان رسیدن به خطا را کمی عقب میاندازد اما مشکل اصلی را تشدید میکند.
چرا خطای DC BUS فقط در زمان قطع برق رخ میدهد؟ این نشان میدهد که مشکل در مرحله یکسوساز نیست، بلکه در مسیر باتری به باس یا در خود مدار Booster/اینورتر است که فقط هنگام کار با باتری درگیر میشود. آیا صدای «تقتق» همراه با خطای DC Bus نشاندهنده خرابی رله است؟
بله، معمولاً رلههای بایپاس یا رلههای شروع نرم (Soft-start) به دلیل تغییرات سریع ولتاژ باس (که ناشی از خطا است) دچار Chatter یا صدای تقتق میشوند. این صدا معلول است، نه علت. [دکمه: ثبت کد خطا و وضعیت دستگاه برای دریافت مشاوره تخصصی] *(توصیه محتوایی: در صفحه نهایی، حتماً از طریق لینکهای داخلی، کاربر را به صفحاتی که در فایل اکسل مشخص کردیم یعنی rectifier-repair و inverter-fault هدایت کنید تا مسیر لیدسازی تکمیل شود.)*
