چرا کد خطا مهمتر از توصیف عمومی است زمانی که دستگاه UPS فاران آلارم میدهد، بسیاری از اپراتورها فقط به صفحه LCD یا LED نگاه میکنند و عبارتی مثل «Battery Low» یا «Overload» میبینند. اما برای مدیر فنی، این سطح از اطلاعرسانی کافی نیست. کد عددی خطا (Error Code) دقیقاً مشخص میکند که چه بخش سختافزاری یا چه شرایط الکتریکی باعث آلارم شده است، و این کد است که تعیین میکند آیا مسئله با ریاستارت برطرف میشود یا نیاز به تعویض قطعه دارد.
این راهنما سه کار انجام میدهد: تفاوت بین خانوادههای مختلف UPS فاران را روشن میسازد، کدهای خطای رایج را براساس مستندات رسمی تفسیر میکند، و پروتکل ثبت اطلاعات برای ارجاع به کارشناس را تعریف میکند. توجه: این محتوا براساس مستندات عمومی و تجربیات میدانی تدوین شده است. ما ادعای نمایندگی یا ارتباط رسمی با شرکت فاران نداریم. برای راهنمایی رسمی، همیشه به دفترچه راهنمای مدل خاص خود یا پشتیبانی سازنده مراجعه کنید.
بخش اول: خانوادههای UPS فاران و معماری کد خطا ۱. تفکیک اصلی محصولات فاران شرکت فاران چندین سری UPS را عرضه میکند که هرکدام معماری و سیستم آلارم متفاوتی دارند: الف) سری RT (Rack/Tower): مدلهای آنلاین دوبلکانورژن، توپولوژی DSP-based، معمولاً برای دیتاسنتر و سرور رومهای SMB. صفحه نمایش LCD و کدهای عددی سهرقمی.
ب) سری HT (High Tech): محدوده توان متوسط تا بالا، اینورتر IGBT، کنترل دیجیتال پیشرفته. کدهای خطای سلسلهمراتبی با پیشوند E یا F. ج) سری ST (Standard): ورودی کلاس اقتصادی، line-interactive یا آنلاین، پنل LED سادهتر. گاهی کد عددی ثابت ارائه نمیدهد و فقط یک LED قرمز میدهد.
د) سری UPO (Uninterruptible Power Online): سری قدیمیتر، اغلب آنالوگ یا ترکیبی. سیستم کد خطای سادهتر، اغلب فقط بیپهای صوتی. مهم است که ابتدا دقیقاً مشخص کنید دستگاه شما کدام سری است. کد «۰۱» در سری RT ممکن است معنای متفاوتی با همان کد در سری HT داشته باشد.
۲. ساختار کد خطا کدهای خطای فاران (بهویژه در مدلهای جدیدتر) معمولاً به این شکل هستند: کدهای با فرمت Exx یا Fxx: مثلاً E01، F12. E معمولاً برای خطاهای مرتبط با ورودی یا مداری اولیه، و F برای خطاهای مرتبط با اینورتر، باتری یا خروجی. کدهای عددی ساده: مثلاً 01، 23. در مدلهای قدیمیتر، فقط عدد دو رقمی یا سه رقمی در صفحه نمایش میآید.
LED Pattern: در مدلهای بدون صفحه نمایش، ترکیب چشمکزن LEDs (مثلاً قرمز-زرد-سبز) کد را رمزگذاری میکند. بخش دوم: کدهای خطای رایج و تفسیر آنها هشدار: لیست زیر براساس مستندات عمومی و تجربیات میدانی تدوین شده است. لیست کامل و دقیق را باید از دفترچه راهنمای مدل خاص خود بگیرید. اعداد و تفاسیر زیر ممکن است بین مدلها متفاوت باشد.
دسته الف: خطاهای ورودی و فاز (Input & Phase) کد E01 / کد 01: ولتاژ ورودی خارج از محدوده (Input Voltage Out of Range) علت احتمالی: ولتاژ شبکه بیش از حد پایین (زیر $180\ \mathrmV$) یا بیش از حد بالا (بالای $270\ \mathrmV$) است. واکنش UPS: اغلب به حالت باتری میرود (Battery Mode).
اقدام فوری: ولتاژ شبکه را با مولتیمتر چک کنید. اگر مشکل از شبکه باشد، با برق شهری تماس بگیرید. اگر ولتاژ نرمال است، سنسور ولتاژ داخلی یا مدار Rectifier مشکل دارد. کد E03 / کد 03: فرکانس ورودی غیرمجاز (Input Frequency Out of Limit) علت: فرکانس شبکه از محدوده $50\pm2\ \mathrmHz$ (یا $60\pm2\ \mathrmHz$) خارج شده.
واکنش: UPS سینک نمیکند و به باتری میرود. اقدام: کمتر رخ میدهد. اگر ببینید، احتمالاً ژنراتور یا اینورتر خورشیدی (در سیستم هیبرید) فرکانس ناپایدار دارد. با دستگاه مبدأ برق تماس بگیرید. کد E05 / کد 05: اختلاف فاز در سهفاز (Phase Imbalance) علت: در سیستم سهفاز، اختلاف ولتاژ بین فازها بیش از حد مجاز (معمولاً
gt;10\%$) است.واکنش: بعضی مدلها وارد Bypass میشوند یا آلارم میدهند بدون قطع. اقدام: نشانه بار نامتعادل یا کابلکشی ضعیف است. بارهای تکفاز را بین فازها توزیع کنید یا کابلکشی را بررسی کنید. دسته ب: خطاهای باتری (Battery) کد F06 / کد 06: باتری ضعیف یا قطع (Battery Low / Disconnected)
علت: ولتاژ باتری به حد پایین رسیده (
lt;1.75\ \mathrmV$ بر سلول در VRLA) یا کانکتور باتری قطع است. واکنش: UPS به زودی خاموش میشود اگر برق ورودی قطع باشد. اقدام فوری: اگر باتری جدید است و این اتفاق افتاد، کانکتور را چک کنید. اگر باتری قدیمی است، باید تعویض شود.کد F07 / کد 07: شارژ باتری ناموفق (Battery Charge Fail) علت: جریان شارژ نمیرسد یا ولتاژ باتری بعد از چند ساعت شارژ هنوز پایین است. واکنش: UPS ممکن است به Bypass برود تا بار ایمن بماند. اقدام: ولتاژ شارژر را اندازهگیری کنید. اگر شارژر نرمال است، باتری عمراً به پایان عمر رسیده یا یک سلول اتصال کوتاه دارد.
کد F08 / کد 08: گرمای بیش از حد باتری (Battery Overtemperature) علت: سنسور دمای روی باتری یا نزدیک بانک باتری، دمای بالاتر از حد مجاز (معمولاً
gt;45^\circ C$ تا $50^\circ C$) ثبت کرده. واکنش: شارژر ممکن است جریان را کاهش دهد یا بسته شود. اقدام: تهویه را بررسی کنید. اگر باتری گرم است، احتمالاً در حال فرار حرارتی (Thermal Runaway) است — فوری ایزوله کنید و با کارشناس تماس بگیرید.دسته ج: خطاهای اینورتر و خروجی (Inverter & Output) کد F10 / کد 10: اضافهبار خروجی (Output Overload) علت: بار متصل از توان اسمی UPS بیشتر است (
gt;100\%$ یا در بعضی مدلها gt;110\%$ برای مدت بیش از چند ثانیه). واکنش: UPS ممکن است به Bypass برود یا خروجی را قطع کند.اقدام: تعدادی از تجهیزات را خاموش کنید یا از UPS بیرون بیاورید تا بار زیر حد مجاز برسد. کد F12 / کد 12: اتصال کوتاه خروجی (Output Short Circuit) علت: خروجی UPS اتصال کوتاه دارد (مقاومت بسیار پایین بین فاز و نول یا فاز و زمین). واکنش: اینورتر قطع میشود و بیشتر مدلها فوری به Bypass میروند یا کل دستگاه خاموش میشود.
اقدام: قبل از ریاستارت، برق UPS را قطع کنید و همه تجهیزات متصل را جدا کنید. یکییکی دوباره وصل کنید تا دستگاهی که اتصال کوتاه دارد شناسایی شود. کد F14 / کد 14: گرمای بیش از حد اینورتر (Inverter Overtemperature) علت: ترانزیستورهای قدرت (IGBT یا MOSFET) به دمای بحرانی رسیدهاند (معمولاً
gt;85^\circ C$ تا $90^\circ C$ روی جانکشن).واکنش: اینورتر خاموش میشود تا خنک شود. اقدام: فنهای خنککننده داخلی را بررسی کنید. اگر فنها کار میکنند اما دما هنوز بالاست، سینکهای حرارتی ممکن است گرفتگی گرد و غبار داشته باشند. دسته د: خطاهای Bypass و مانور کد F20 / کد 20: Bypass غیرفعال یا ناموفق (Bypass Fail)
علت: UPS نتوانسته بار را به مسیر Bypass منتقل کند. دلایل احتمالی: ولتاژ یا فرکانس Bypass با مشخصات بار سازگار نیست، یا SCR Bypass خراب است. واکنش: UPS در حالت اینورتر باقی میماند (اگر سالم باشد) یا خروجی قطع میشود. اقدام: اگر Bypass برای نگهداری ضروری است، فوری با کارشناس تماس بگیرید. ادامه کار بدون Bypass ریسک دارد.
کد F22 / کد 22: Bypass فعال شده بدون درخواست (Auto Bypass Active) علت: UPS به دلیل مشکلی در اینورتر یا باتری، خودکار به Bypass رفته. واکنش: بار به برق مستقیم شبکه متصل است — حفاظت صفر شده. اقدام: وضعیت اینورتر و باتری را بررسی کنید. این حالت نباید دائمی باشد.
دسته هـ: خطاهای ارتباطی و سیستم (Communication & System) کد E30 / کد 30: خطای ارتباط داخلی (Internal Communication Error) علت: پردازنده اصلی (CPU) نمیتواند با کارتهای کنترل کمکی (مثل کارت شارژر، کارت اینورتر) ارتباط برقرار کند. واکنش: UPS ممکن است عملکرد کامل نداشته باشد یا به حالت ایمن (Safe Mode) برود.
اقدام: ریاستارت کامل (قطع ورودی برق، جدا کردن باتری، صبر ۳۰ ثانیه، اتصال مجدد). اگر ادامه داشت، کارت الکترونیکی مشکل دارد. کد E32 / کد 32: نرمافزار داخلی (Firmware) Error علت: نادر است. معمولاً نشاندهنده corruption در firmware یا خرابی EEPROM است.

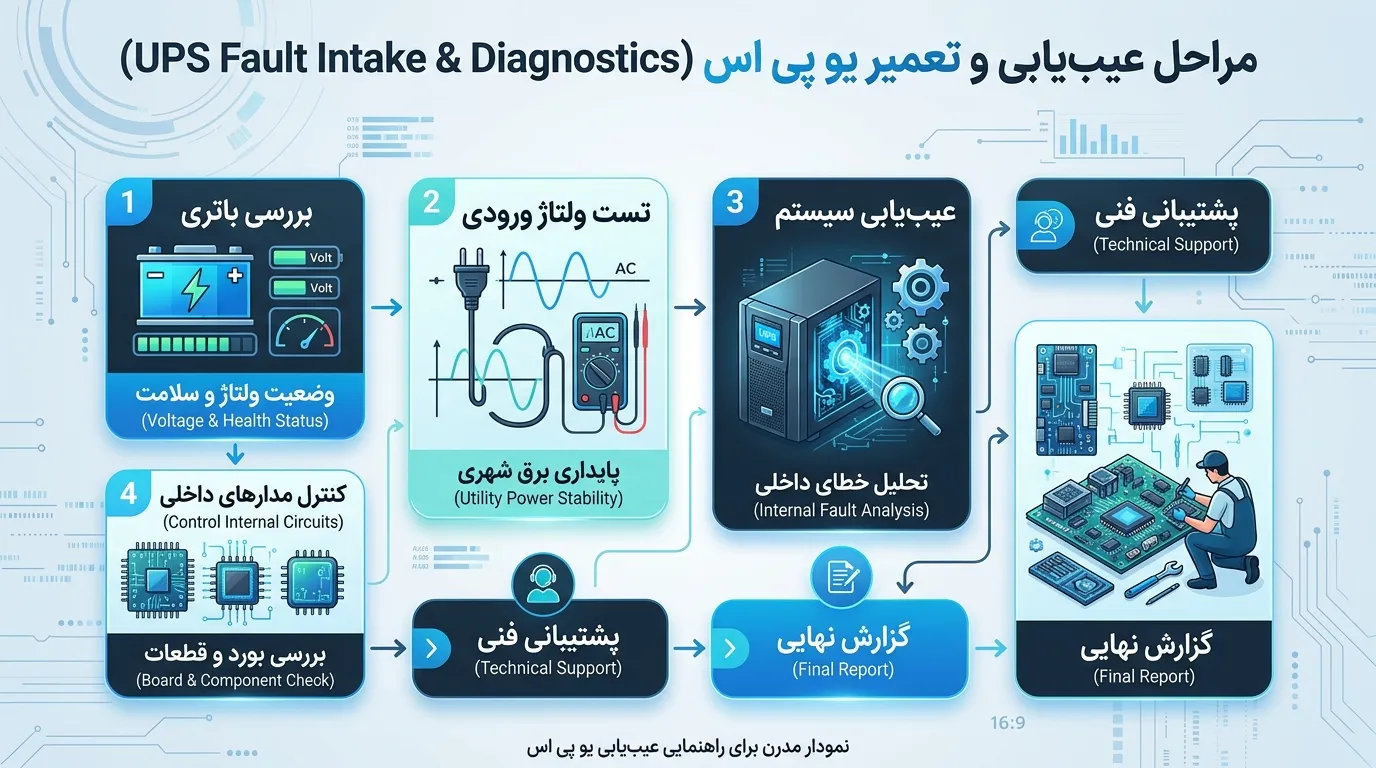

واکنش: UPS ممکن است اصلاً بوت نشود یا دائماً ریست شود. اقدام: نیاز به بازنویسی firmware توسط سرویسکار مجاز دارد. بخش سوم: پروتکل ثبت و مستندسازی خطا قبل از تماس با پشتیبانی، برای دریافت کمک سریع و دقیق، این دادهها را آماده کنید: ۱. مشخصات دستگاه (Device Info)
مدل دقیق: نه فقط «فاران»، بلکه دقیقاً مثلاً Faran RT-3KVA Online یا HT-10K 3/3. شماره سریال: روی برچسب دستگاه. تاریخ نصب / خرید: تقریبی. ۲. کد خطا و زمانبندی کد دقیق: مثلاً F07 یا 01. اگر امکان دارد، عکس از صفحه نمایش. زمان وقوع: کد چند وقت پیش ظاهر شد؟ دائمی است یا متناوب؟
شرایط قبل از خطا: آیا بار اضافهای وصل شد؟ آیا برق رفت؟ آیا دما بالا بود؟ ۳. پارامترهای اندازهگیریشده ولتاژ ورودی (Input Voltage): اگر مولتیمتر دارید، ولتاژ شبکه را ثبت کنید. ولتاژ باتری (Battery Voltage): از طریق منوی UPS یا با ولتمتر مستقیم.
بار خروجی (Load %): معمولاً روی صفحه UPS نمایش داده میشود. دمای محیط: اگر ممکن است. ۴. عکس یا ویدئو عکس از صفحه نمایش که کد خطا را نشان میدهد. عکس از پشت دستگاه (برچسب مشخصات). اگر صدای غیرعادی یا بوی سوختگی وجود دارد، ثبت کنید. سوالات متداول (FAQ)
۱. اگر UPS کد خطا میدهد اما بار همچنان روشن است، آیا مشکلی وجود دارد؟ بله. ممکن است UPS در حالت Bypass کار کند، یعنی بار مستقیماً از شبکه برق میگیرد و حفاظت صفر است. یا اینکه خطا پیشهشدار است و بهزودی به مشکل جدی تبدیل میشود. ۲. آیا میتوانم با خاموش و روشن کردن UPS کد خطا را پاک کنم؟
بعضی خطاها (مثل خطای موقت ولتاژ) با ریاستارت پاک میشوند. اما خطاهای سختافزاری (مثل اتصال کوتاه اینورتر، باتری مرده) با ریاستارت برطرف نمیشوند. قبل از ریاستارت، حتماً علت را بررسی کنید. ۳. چرا UPS من کد خطا نمایش نمیدهد و فقط بیپ میزند؟ مدلهای قدیمیتر یا ارزانتر، صفحه نمایش LCD ندارند. تعداد و الگوی بیپها کد خطا را مشخص میکند. دفترچه راهنمای مدل خود را برای جدول تفسیر بیپ بررسی کنید.
نکته مهم: این راهنما بهمنظور کمک به مدیران فنی در تشخیص اولیه است. برای خطاهای جدی، حتماً به متخصص یا سرویسکار مجاز مراجعه کنید. تعمیرات داخلی توسط افراد غیرمجاز میتواند خطرناک باشد و گارانتی را باطل کند. *این محتوا براساس دانش عمومی و تجربیات میدانی تدوین شده و هیچ ارتباط رسمی با شرکت تولیدکننده ندارد. برای اطلاعات رسمی به مستندات سازنده رجوع کنید.*
