خوشه: کد خطا و برند | Pillar: /troubleshooting | Intent: Informational → Transactional-Lead این راهنما برای چه کسی است؟ اگر مسئول فنی یا مدیر تأسیسات صنعتی هستید و با دستگاه UPS فاراتل سروکار دارید، ممکن است روی صفحهی نمایش یا رابط مانیتورینگ، کدهای عددی یا الفبایی ببینید که نشاندهندهی خطا یا هشدار هستند.
این مقاله یک راهنمای تفسیری عمومی است و جایگزین دفترچهی راهنمای مدل خاص شما نیست. هدف این است که: بتوانید دستهی خطا را بشناسید (منبع تغذیه، باتری، دما، اینورتر و غیره). دادههای لازم برای تماس با پشتیبانی را آماده کنید. بدانید کدام موارد اضطراری هستند و کدام فقط هشدار.
تأکید مهم: این راهنما ادعای نمایندگی رسمی ندارد. برای تفسیر دقیق و اقدام نهایی، حتماً به manual مدل خود و پشتیبانی مجاز مراجعه کنید. چرا کدهای خطا در UPS فاراتل بین مدلها متفاوت است؟ فاراتل چندین سری UPS با توان، توپولوژی و نسل متفاوت دارد: سری FDC (Double Conversion آنلاین)
سری Online (تکفاز و سهفاز) سری Line Interactive مدلهای قدیمیتر با نمایشگر LED ساده مدلهای جدیدتر با صفحهی LCD یا رابط Modbus/SNMP هر سری نرمافزار کنترلی و سیستم گزارشدهی خاص خود را دارد. بنابراین: یک کد یکسان ممکن است در دو مدل، معانی متفاوت داشته باشد.
برخی کدها فقط در مدلهای خاص وجود دارند. فرمت کد (مثلاً E01 در مقابل Fault 12) بین نسلها تغییر میکند. این تفاوتها دلیلی است که شما باید مدل دقیق و شماره سریال دستگاه را در هر تماس با پشتیبانی ذکر کنید. خانوادههای رایج کدهای خطای UPS اگرچه فرمت و عدد دقیق کدها متفاوت است، اکثر UPSهای فاراتل خطاها را در دستههای زیر دستهبندی میکنند:
۱) خطاهای مربوط به ورودی و منبع تغذیه (Input / Mains) علائم احتمالی: Input Fault, Mains Fail, Phase Loss, Overvoltage/Undervoltage Input معنی کلی: ولتاژ ورودی خارج از محدودهی مجاز است. یکی از فازها قطع شده (در سیستمهای سهفاز). فرکانس شبکه ناپایدار است.

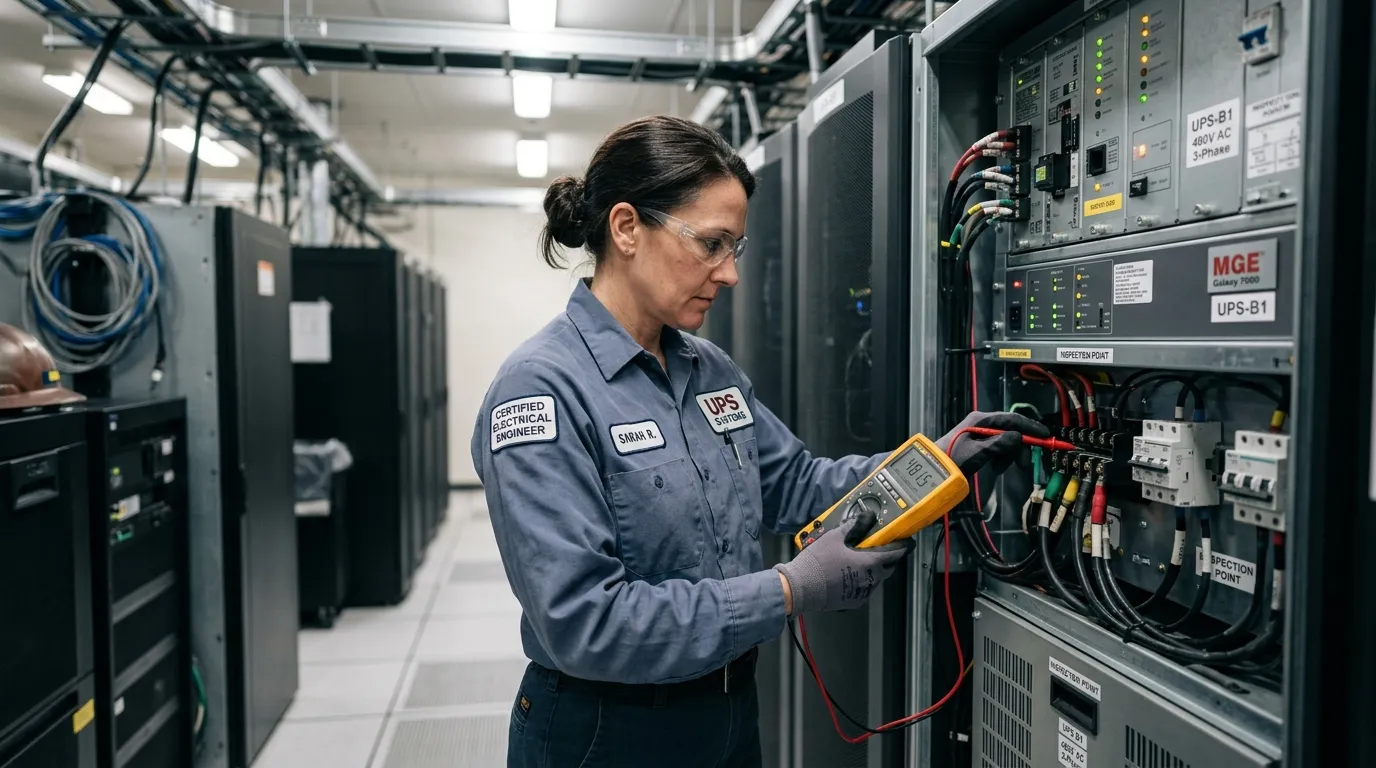

اقدام اولیه: بررسی برق ورودی با مولتیمتر. چک کردن کلیدهای قدرت و فیوزها. اگر از ژنراتور استفاده میکنید، بررسی کیفیت ولتاژ و فرکانس آن. ۲) خطاهای باتری (Battery) علائم احتمالی: Battery Low, Battery Fault, Charger Fail, Battery Disconnected, Battery Voltage High/Low
معنی کلی: باتری به آستانهی تخلیه رسیده است. شارژر کار نمیکند یا ولتاژ شارژ نامناسب است. اتصال فیزیکی باتری قطع یا ضعیف است. بلوکهای باتری خراب یا متورم هستند. اقدام اولیه: اندازهگیری ولتاژ کل بانک باتری با مولتیمتر. بررسی اتصالات ترمینالها و کابلها.
بررسی سن باتری؛ اکثر باتریهای VRLA عمر ۳ تا ۵ سال دارند. برای درک عمیقتر مشکلات باتری، مقالهی «راهنمای جامع تعویض بانک باتری UPS صنعتی» را مطالعه کنید. ۳) خطاهای اینورتر (Inverter) علائم احتمالی: Inverter Fault, Inverter Overload, Inverter Shutdown, Output Short Circuit
معنی کلی: اینورتر نتوانسته خروجی تولید کند (به bypass رفته یا خاموش شده). بار متصل بیش از ظرفیت است. اتصال کوتاه در مدار خروجی رخ داده. خرابی قطعات قدرت (IGBT، درایور و غیره). اقدام اولیه: کاهش بار متصل برای بررسی overload. قطع کابلهای خروجی و چک کردن اتصال کوتاه با مگر.
تماس با پشتیبانی فنی اگر خطا همچنان وجود دارد. ۴) خطاهای حرارتی و فن (Temperature / Fan) علائم احتمالی: Over Temperature, Fan Fail, Cooling System Fault معنی کلی: دمای داخلی UPS از حد مجاز بالاتر رفته. یک یا چند فن خنککننده خراب یا متوقف شدهاند.
مسیرهای جریان هوا مسدود هستند. اقدام اولیه: بررسی عملکرد فنها (صدا، چرخش). پاکسازی فیلترهای هوا یا دربهای ورودی/خروجی. بررسی دمای محیط؛ دمای مجاز معمولاً ۰ تا ۴۰ درجه است. ۵) خطاهای Bypass و سوئیچینگ علائم احتمالی: Bypass Fault, Bypass Not Available, Static Switch Fail, Transfer Fail
معنی کلی: مدار bypass مشکل دارد یا ولتاژ bypass خارج از محدوده است. سوئیچ استاتیک (Static Switch) خراب است. UPS نمیتواند از حالت اینورتر به bypass منتقل شود. اقدام اولیه: بررسی ولتاژ bypass (معمولاً از همان ورودی تغذیه میشود). در صورت امکان، غیرفعال کردن تست خودکار bypass برای جلوگیری از انتقال ناخواسته.
تماس با تکنسین مجاز برای بررسی سوئیچ استاتیک. ۶) خطاهای ارتباطی و مانیتورینگ علائم احتمالی: Communication Error, SNMP Fail, Panel Fault, BMS Disconnected معنی کلی: ارتباط بین برد کنترل و صفحهی نمایش قطع است. اتصال SNMP، Modbus یا BMS برقرار نیست.
نرمافزار مانیتورینگ با UPS همگام نشده. اقدام اولیه: ریستارت کردن رابط یا نرمافزار مانیتورینگ. بررسی کابلهای ارتباطی (RS232, RS485, Ethernet). آپدیت firmware در صورت وجود نسخهی جدید. جدول نمونه کدهای خطا (عمومی و غیررسمی) این جدول فقط نمونهای تقریبی است و برای مدل دقیق خود باید به manual مراجعه کنید.
توجه: این کدها نمونه هستند؛ مدل شما ممکن است فرمت یا اعداد کاملاً متفاوتی داشته باشد. دادههایی که هنگام تماس با پشتیبانی باید آماده کنید وقتی با خطایی مواجه میشوید و قصد تماس با پشتیبانی فنی یا درخواست سرویس دارید، این اطلاعات را از قبل آماده کنید:
1. مدل دقیق UPS (مثلاً FDC 3120, UPS Online 10KVA و غیره). 2. شماره سریال (روی برچسب پشت یا کنار دستگاه). 3. کد خطای کامل (اگر چند رقم یا حرف دارد، همه را یادداشت کنید). 4. زمان وقوع (آیا در هنگام راهاندازی، در حین کار عادی، یا پس از قطع برق رخ داده؟).
5. شرایط محیطی (دما، رطوبت، بار متصل فعلی). 6. تاریخ آخرین سرویس و سن باتری. ثبت این دادهها، فرآیند عیبیابی را چندین برابر سریعتر میکند. چه زمانی نباید خودتان دست به کار شوید؟ برخی خطاها نیازمند مداخلهی تکنسین مجاز هستند و باز کردن دربهای داخلی UPS، هم خطر برقگرفتگی دارد و هم گارانتی را باطل میکند:
Inverter Fault: احتمال خرابی قطعات قدرت؛ نیاز به ابزار تخصصی و قطعهی یدکی. Charger Fail: ممکن است نیاز به تعویض برد شارژر باشد. Battery Voltage Abnormal پس از تست ظاهری: احتمال نیاز به تست تخصصی امپدانس یا ظرفیت. Bypass Switch Failure: قطعات قدرت حساس؛ نیازمند دانش و تجربهی تعمیرات.
اگر مطمئن نیستید، تماس با پشتیبانی فنی بهتر از آزمون و خطا است. آیا برای عیبیابی پیشرفته و تست تخصصی UPS یا باتری به کمک نیاز دارید؟ اگر خطاهای مکرر، افت بکاپ، یا عدم اطمینان به وضعیت باتری دارید، تست تخصصی میتواند دقیقاً نقطهی ضعف را شناسایی کند و از توقف ناخواسته جلوگیری کند.
درخواست تست و بررسی تخصصی UPS و بانک باتری خلاصه و نکات کلیدی ✅ کدهای خطا بین مدلهای فاراتل متفاوت هستند؛ حتماً به manual مدل خود رجوع کنید. ✅ دستهبندی کلی خطاها (ورودی، باتری، اینورتر، دما، bypass) در اکثر مدلها مشابه است.
✅ برخی خطاها فقط هشدارند، برخی نیازمند اقدام فوری. ✅ دادههای دقیق (مدل، سریال، کد کامل، شرایط) را برای تماس با پشتیبانی آماده کنید. ✅ این راهنما جایگزین مرجع رسمی نیست و ادعای نمایندگی ندارد. مقالات مرتبط پیشنهادی: *راهنمای جامع تعویض بانک باتری UPS صنعتی*
س: اگر کد خطا را در manual پیدا نکردم چه کنم؟ ج: مدل دقیق، شماره سریال و کد کامل را یادداشت کنید و با پشتیبانی فنی تماس بگیرید. س: آیا میتوانم UPS را با وجود خطا همچنان استفاده کنم؟ ج: بستگی به نوع خطا دارد. خطاهای Inverter Fault یا Battery Disconnect معمولاً UPS را غیرقابل استفاده میکنند؛ اما برخی هشدارها مثل Fan Fail ممکن است فقط به مراقبت بیشتر نیاز داشته باشند.
س: چرا پس از تعویض باتری، خطای Battery Fault همچنان وجود دارد؟ ج: ممکن است شارژر معیوب باشد، کابلها صحیح متصل نشده باشند، یا باتریهای جدید با مشخصات اشتباه انتخاب شده باشند. نیاز به بررسی تخصصی است. راهنمای کدهای خطای UPS فاران برای مدیر فنی
